串口转以太网模块产品介绍

TTL串口与有线以太网双向透明传输

嵌入式TTL串口转以太网模块

多功能串口转以太网转换器USR-TCP232-ED2是用来将TCP网络数据包或UDP数据包与TTL接口数据实现透明传输的设备，功耗低，采用Cortex-M4方案，主频高达120MHz，速度快，稳定性高。

这是一款多功能以太网串口数据转换模块, 它内部集成了TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。

模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 1Mbps，具有TCP Server, TCP Client, UDP, Httpd Client, TCP Auto, WEB to Serial（Websocket）等工作模式，通过网页或软件轻松配置。

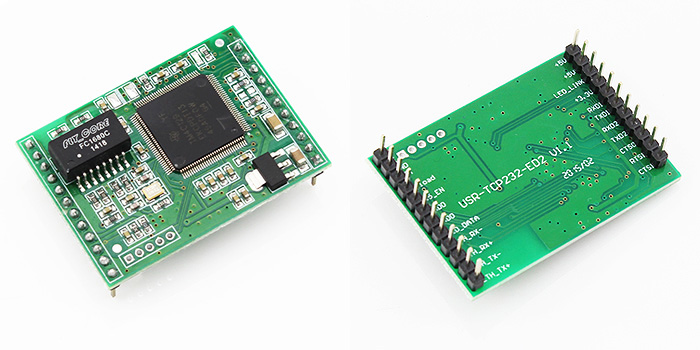

串口转以太网模块产品图片

串口转以太网模块产品特点

• 通过端口号区分与哪个串口关联;
• 三路串口，可独立设置端口和工作方式，独立工作，支持RTS/CTS硬件流控;
• 支持DHCP自动获取IP，可以通过UDP广播协议查询网络内的设备;
• 为VIP客户提供设置协议，可以将参数设置功能集成到用户的应用软件中;
• 内置网页，可通过网页进行参数设置，可为用户定制网页;
• 可通过UDP方式设置，提供设置协议和设置软件源代码;
• 可通过串口命令进行参数设置，提供设置协议;
• 带网络变压器，只需外接RJ45即可进行网络通信;
• 与公司热销的USR-TCP232-D引脚兼容，亦可兼容周立功ZNE-100TI和ZNE-100T系列产品;
• 从IEEE购买的全球唯一MAC地址，也可留给用户自定义MAC地址(定购时说明);
• 支持通过网络升级程序;
• 服务器地址支持域名;
• 支持http server端口（默认80）更改;
• 支持用户自定义MAC地址;
• RS485接口支持硬件流控RTS/CTS

下图是USR-TCP232-M4系列(M4系列：-E2/-ED2/-410)产品独有HTTPD client 功能介绍：串口收到数据后，可以发往普通的网页服务器，服务器上的编程人员不需要懂TCPIP知识，只需要普通的网页编程（如PHP JSP ASP）即可处理远程串口采集的数据。

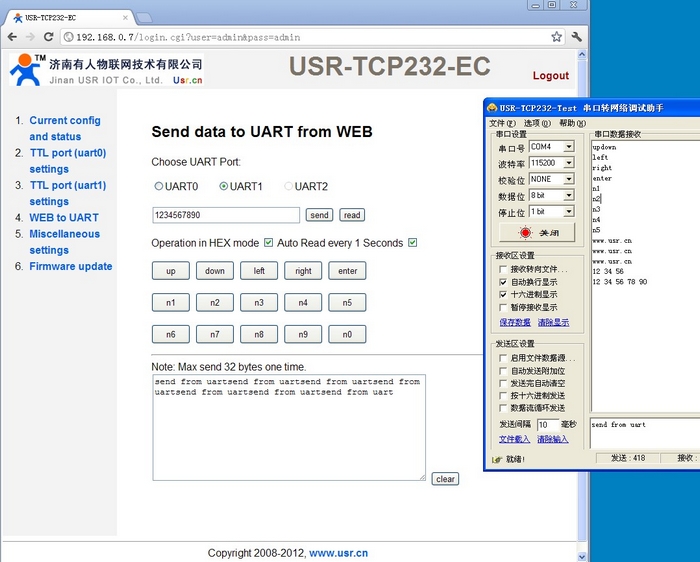

强大的全新功能上线，网页到串口的双向收发互转，通过点击网页的按钮向串口发送数据，串口收到数据后网页可以显示出来。
